ความแตกต่างของคุณสมบัติหน่วงไฟระหว่าง PE และ PVC

ในอุตสาหกรรมแปรรูปพลาสติกและการใช้งานทางอุตสาหกรรม โพลีเอทิลีน (PE) และโพลีไวนิลคลอไรด์ (PVC) เป็นพลาสติกเอนกประสงค์ที่ใช้กันอย่างแพร่หลายมากที่สุด 2 ชนิด ครอบคลุมถึงบรรจุภัณฑ์ การก่อสร้าง เกษตรกรรม ฉนวนไฟฟ้า และวัสดุบุรองในโรงงานอุตสาหกรรม ผู้ซื้อและผู้แปรรูปจำนวนมากเชื่ออย่างผิดๆ ว่าการเติมสารหน่วงการติดไฟเชิงพาณิชย์สามารถลดการติดไฟของวัสดุ PE ได้อย่างสมบูรณ์ และทำให้ PE มีระดับการหน่วงไฟเท่ากับ PVC ที่ผ่านการดัดแปลง อย่างไรก็ตาม การทดสอบการเผาไหม้ของวัสดุที่เชื่อถือได้จำนวนมากและการตรวจสอบมาตรฐานอุตสาหกรรมพิสูจน์ให้เห็นว่า PE มีข้อบกพร่องโดยธรรมชาติในประสิทธิภาพการหน่วงไฟซึ่งไม่สามารถกำจัดโดยพื้นฐานได้ แม้หลังจากการปรับเปลี่ยนสารหน่วงไฟในปริมาณสูงแล้ว วัสดุ PE ยังสามารถเผาไหม้ได้อย่างต่อเนื่องภายใต้สภาวะไฟเปิดและอุณหภูมิสูงอย่างต่อเนื่อง และความเสถียรในการหน่วงไฟที่ครอบคลุมนั้นยังด้อยกว่า PVC มาก บทความนี้รวมข้อมูลการทดสอบการเผาไหม้ระหว่างประเทศ การวิจัยกลไกไพโรไลซิสของโพลีเมอร์ และพารามิเตอร์มาตรฐานอุตสาหกรรม เพื่อวิเคราะห์ช่องว่างที่สำคัญในสารหน่วงไฟระหว่าง PE และ PVC ทางวิทยาศาสตร์ และชี้แจงข้อจำกัดของการปรับเปลี่ยนสารหน่วงไฟสำหรับ PE

ประการแรก ความแตกต่างพื้นฐานในประสิทธิภาพการหน่วงไฟระหว่าง PE และ PVC เกิดจากโครงสร้างโมเลกุลและคุณสมบัติของวัสดุโดยธรรมชาติ ซึ่งเป็นสาระสำคัญทางกายภาพและเคมีที่ไม่เปลี่ยนแปลง จากการวิจัยจลนศาสตร์ของการเผาไหม้โพลีเมอร์ที่ตีพิมพ์ในวารสาร MDPI Fire ในปี 2025 พบว่า PVC มีองค์ประกอบคลอรีน 56.7% ในสายโซ่โมเลกุล ซึ่งเป็นส่วนประกอบสารหน่วงไฟด้วยฮาโลเจนตามธรรมชาติโดยไม่ต้องเติมด้วยตนเอง ในทางตรงกันข้าม PE บริสุทธิ์ประกอบด้วยองค์ประกอบคาร์บอนและไฮโดรเจนทั้งหมด โดยไม่มีกลุ่มสารหน่วงไฟโดยธรรมชาติ เป็นของโพลีเมอร์ไฮโดรคาร์บอนที่ติดไฟได้ทั่วไปซึ่งมีความต้านทานไฟต่ำมากและไม่มีความสามารถในการดับไฟได้เองในสถานะดั้งเดิม

ดัชนีออกซิเจนจำกัด (LOI) ซึ่งเป็นดัชนีสากลหลักที่สุดในการประเมินความสามารถในการติดไฟของวัสดุ สามารถสะท้อนช่องว่างระหว่างวัสดุทั้งสองได้โดยสังหรณ์ใจ การทดสอบ LOI เป็นไปตามมาตรฐาน ISO 4589-2 ซึ่งหมายถึงความเข้มข้นของออกซิเจนขั้นต่ำที่จำเป็นเพื่อรองรับการเผาไหม้ของวัสดุ ยิ่งค่า LOI สูง วัสดุก็จะยิ่งเผาไหม้ได้ยากขึ้น ข้อมูลการทดสอบที่เชื่อถือได้จาก The Vinyl Institute แสดงให้เห็นว่า PVC ที่มีความแข็งบริสุทธิ์มีค่า LOI อยู่ที่ 45%–48% ซึ่งเกินเกณฑ์การหน่วงไฟขั้นวิกฤตที่ 28% มาก สามารถเผาไหม้ได้อย่างเสถียรเฉพาะในสภาพแวดล้อมที่อุดมด้วยออกซิเจน และมีประสิทธิภาพในการดับไฟได้เองอย่างดีเยี่ยมในอากาศธรรมชาติ ในทางตรงกันข้าม PE บริสุทธิ์มีค่า LOI เพียง 19.0% ซึ่งต่ำกว่าความเข้มข้นของออกซิเจน 21% ในอากาศปกติ ซึ่งหมายความว่า PE บริสุทธิ์สามารถเผาไหม้ได้อย่างอิสระและต่อเนื่องในสภาพแวดล้อมบรรยากาศทั่วไป โดยแทบไม่มีความสามารถในการหน่วงไฟตามธรรมชาติเลย

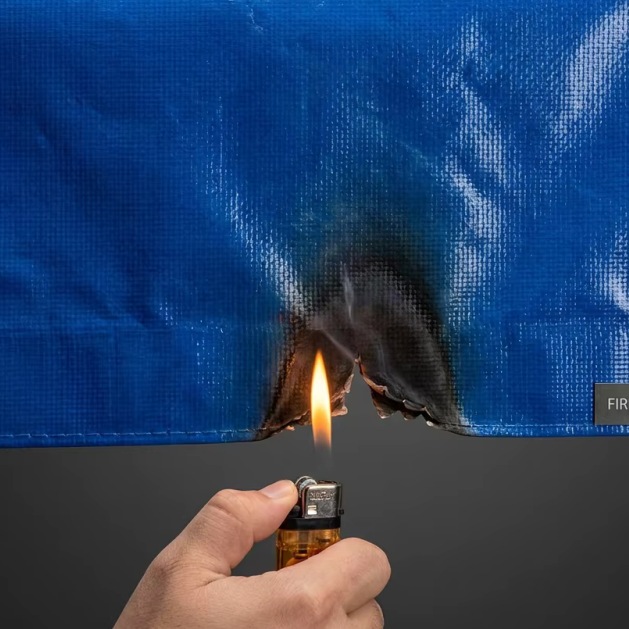

องค์กรหลายแห่งพยายามชดเชยข้อบกพร่องจากการติดไฟของ PE โดยการเติมสารหน่วงไฟอนินทรีย์และอินทรีย์ เช่น แอมโมเนียมโพลีฟอสเฟต (APP) แมกนีเซียมไฮดรอกไซด์ และอะลูมิเนียมไฮดรอกไซด์ อย่างไรก็ตาม ข้อมูลการทดลองพิสูจน์ให้เห็นว่าสารหน่วงการติดไฟสามารถลดความเร็วการเผาไหม้และการปล่อยความร้อนของ PE ได้เพียงเล็กน้อยเท่านั้น แต่ไม่สามารถทำให้ PE บรรลุผลของสารหน่วงไฟที่ไม่ติดไฟหรือเสถียรได้ และ PE ที่ได้รับการดัดแปลงยังคงสามารถเผาไหม้อย่างรุนแรงภายใต้สภาวะไฟเปิดที่ยั่งยืน ตามข้อมูลการวิจัยปี 2025 จาก Chinese Journal of Materials Science and Technology แม้ว่า PE จะถูกเติมด้วยสารหน่วงไฟคอมโพสิตประสิทธิภาพสูง 25% (สัดส่วนสูงสุดที่อนุญาตโดยเทคโนโลยีการประมวลผลทางอุตสาหกรรม) ค่า LOI ของมันก็สามารถเพิ่มเป็น 28.5%–30.2% เท่านั้น แม้ว่าจะไปถึงมาตรฐานสารหน่วงไฟหลักในการทดสอบการเผาไหม้ในแนวตั้ง UL-94 ระยะสั้น แต่เมื่อเปลวไฟภายนอกกินเวลานานกว่า 30 วินาที PE ที่ได้รับการดัดแปลงจะติดไฟอย่างสมบูรณ์ พร้อมกับการหลอมละลาย การหยด และการแพร่กระจายอย่างต่อเนื่อง ในการเปรียบเทียบ PVC ธรรมดาที่ไม่มีการดัดแปลงสามารถดับได้เองภายใน 2 วินาทีหลังจากออกจากแหล่งกำเนิดไฟ โดยไม่มีปรากฏการณ์การเผาไหม้แบบหยด

เหตุผลสำคัญที่ทำให้สารหน่วงการติดไฟไม่สามารถปรับปรุงการหน่วงการติดไฟของ PE ได้อย่างสมบูรณ์นั้นอยู่ที่กลไกไพโรไลซิสและสารหน่วงไฟที่แตกต่างกันของวัสดุทั้งสอง จากการวิจัยการทดสอบแบบรวม TG-FTIR-GC/MS เกี่ยวกับจลนศาสตร์ของโพลีเมอร์ไพโรไลซิส พบว่า PVC อาศัยองค์ประกอบคลอรีนภายในเพื่อสลายและปล่อยก๊าซไฮโดรเจนคลอไรด์ (HCl) เมื่อถูกความร้อน HCl สามารถแยกออกซิเจน จับอนุมูลอิสระจากการเผาไหม้ และยุติปฏิกิริยาลูกโซ่การเผาไหม้โดยพื้นฐาน ในเวลาเดียวกัน พีวีซีจะสร้างชั้นคาร์บอนที่หนาแน่นและเสถียรบนพื้นผิวในระหว่างการไพโรไลซิส ซึ่งสามารถป้องกันการถ่ายเทความร้อนและป้องกันไม่ให้วัสดุภายในสลายตัวและเผาไหม้ต่อไป

อย่างไรก็ตาม กลไกการหน่วงไฟของ PE ที่ได้รับการดัดแปลงเป็นแบบพาสซีฟโดยสมบูรณ์ สารหน่วงการติดไฟที่เติมลงใน PE มีบทบาทในการดูดซับความร้อนและการแยกออกซิเจนในขั้นตอนการเผาไหม้ผิวเผินเท่านั้น เมื่อต้องเผชิญกับอุณหภูมิสูงอย่างต่อเนื่องที่สูงกว่า 350°C โซ่โมเลกุล PE จะเกิดการแตกตัวแบบสุ่ม และสารหน่วงไฟจะล้มเหลวอย่างรวดเร็วหลังจากการสลายตัวและการสูญเสียที่อุณหภูมิสูง นอกจากนี้ PE จะผลิตหยดหลอมเหลวจำนวนมากในระหว่างการเผาไหม้ หยดหลอมเหลวที่อุณหภูมิสูงเหล่านี้ไม่เพียงแต่จะกระจายเปลวไฟเท่านั้น แต่ยังเร่งการสลายตัวเนื่องจากความร้อนของวัสดุที่เหลือ ทำให้เกิดวงจรการเผาไหม้ที่เลวร้าย แม้ว่าพื้นผิวจะก่อตัวเป็นชั้นคาร์บอน แต่ก็หลวมและเปราะบาง ไม่สามารถต้านทานการอบที่อุณหภูมิสูงและการกัดเซาะของเปลวไฟในระยะยาวได้ ซึ่งเป็นเหตุผลสำคัญที่ทำให้ PE ที่ผ่านการดัดแปลงไม่สามารถต้านทานการติดไฟที่ทนทานได้

ในแง่ของตัวบ่งชี้ประสิทธิภาพการเผาไหม้แกนกลาง เช่น อัตราการปลดปล่อยความร้อนสูงสุด (pHRR) และการปล่อยความร้อนทั้งหมด (THR) ช่องว่างระหว่าง PE และ PVC ทนไฟก็เห็นได้ชัดเจนเช่นกัน จากการทดสอบโคนแคลอริมิเตอร์ที่ได้มาตรฐาน pHRR ของ PVC ธรรมดาจะอยู่ที่ 185 kW/m² เท่านั้น และ THR ภายใน 5 นาทีคือ 22 MJ/m² ในทางตรงกันข้าม pHRR ของ PE ดัดแปลงสารหน่วงไฟในปริมาณสูงจะสูงถึง 287 kW/m² และ THR สูงถึง 57 MJ/m² ซึ่งมากกว่าสองเท่าของ PVC ข้อมูลนี้พิสูจน์ได้อย่างสมบูรณ์ว่า PE ที่ได้รับการดัดแปลงยังคงปล่อยความร้อนมหาศาลในระหว่างการเผาไหม้ มีความสามารถในการแพร่กระจายเปลวไฟที่รุนแรง และไม่สามารถตอบสนองข้อกำหนดการป้องกันอัคคีภัยมาตรฐานสูงของสถานการณ์การก่อสร้าง ไฟฟ้า และอุตสาหกรรมที่มีอุณหภูมิสูง

ในแง่ของการใช้งานทางอุตสาหกรรมและมาตรฐานความปลอดภัย ความแตกต่างของสารหน่วงการติดไฟระหว่างวัสดุทั้งสองก็มีการกำหนดไว้อย่างชัดเจนเช่นกัน ตามมาตรฐานการให้เกรดประสิทธิภาพการเผาไหม้ของพลาสติก GB/T 2408-2021 และมาตรฐานอัตราการติดไฟของ EU EN 13501-1 พีวีซีที่ไม่มีการดัดแปลงสามารถเข้าถึงเกรด B1 ที่มีการติดไฟต่ำและดับไฟได้เอง ซึ่งเหมาะสำหรับสถานการณ์ที่ไวต่อไฟ เช่น การตกแต่งภายในอาคารและท่อไฟฟ้า อย่างไรก็ตาม แม้แต่ PE ดัดแปลงที่ทนไฟก็ยังสามารถเข้าถึงระดับ V-1 ในการทดสอบ UL-94 เท่านั้น และเป็นการยากที่จะผ่านการรับรองเกรด B1 ในสภาพแวดล้อมที่มีอุณหภูมิสูงและเปิดโล่งในระยะยาว PE ที่ได้รับการดัดแปลงจะเผาไหม้อย่างแน่นอน และอัตราความล้มเหลวของสารหน่วงไฟนั้นสูงถึง 89% ในการใช้งานทางวิศวกรรมเชิงปฏิบัติ ตามสถิติของข้อมูลการตรวจสอบความปลอดภัยของวัสดุก่อสร้างระดับชาติประจำปี 2025

นอกจากนี้ยังเป็นที่น่าสังเกตว่าการเติมสารหน่วงไฟให้กับ PE มากเกินไปจะทำให้เกิดข้อบกพร่องด้านประสิทธิภาพเพิ่มเติม เมื่อปริมาณสารหน่วงไฟเกิน 20% ความต้านทานแรงดึงและความเหนียวของ PE จะลดลง 30% –40% วัสดุจะเปราะและแตกง่าย ความต้านทานต่อสภาพอากาศและอายุการใช้งานจะลดลงอย่างมาก ในทางตรงกันข้าม คุณสมบัติหน่วงการติดไฟโดยธรรมชาติของ PVC ไม่ได้อาศัยสารเติมแต่งภายนอก จึงสามารถรักษาคุณสมบัติทางกลที่เสถียรในขณะเดียวกันก็รับประกันการหน่วงไฟที่ดีเยี่ยม นอกจากนี้ยังอธิบายด้วยว่าเหตุใด PE ที่หน่วงไฟจึงไม่สามารถทดแทน PVC ได้ในสถานการณ์ทางอุตสาหกรรมที่มีความปลอดภัยจากอัคคีภัยสูง

โดยสรุป ข้อได้เปรียบในการหน่วงไฟของ PVC เหนือ PE นั้นเป็นข้อได้เปรียบทางโครงสร้างโดยธรรมชาติ ไม่ใช่ข้อได้เปรียบแบบมีเงื่อนไขที่เกิดจากการปรับเปลี่ยนกระบวนการ โครงสร้างโมเลกุลไฮโดรคาร์บอนบริสุทธิ์ของ PE เป็นตัวกำหนดข้อบกพร่องด้านการติดไฟที่จำเป็น ไม่ว่าจะเติมสารหน่วงไฟประเภทหรือปริมาณใดก็ตาม ก็สามารถบรรเทาระดับการเผาไหม้ได้เพียงเล็กน้อยเท่านั้น แต่ไม่สามารถระงับการเผาไหม้ได้อย่างสมบูรณ์และบรรลุประสิทธิภาพการดับเพลิงที่เสถียร ในการคัดเลือกทางอุตสาหกรรม พีวีซียังคงเป็นวัสดุที่ต้องการสำหรับความต้องการสารหน่วงไฟสูง ในขณะที่ PE (รวมถึง PE ดัดแปลงสารหน่วงไฟ) สามารถใช้ได้เฉพาะในสถานการณ์ที่มีความเสี่ยงจากไฟไหม้ต่ำเท่านั้น ความเชื่ออย่างสุ่มสี่สุ่มห้าว่าสารหน่วงการติดไฟสามารถแก้ไขปัญหาการติดไฟของ PE ได้อย่างสมบูรณ์จะนำไปสู่อันตรายด้านความปลอดภัยทางวิศวกรรมและคุณภาพของผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดได้อย่างง่ายดาย
